x86语法

1、注释

1

;我是注释

2、变量取值和赋值（传送指令）

1
2
3
4
5
6
7
8


;赋值
mov ax,2000H ;将十六进制2000赋值给十六位寄存器ax 相当于ax=2000H
mov bx,0FFFFH
;十六进制数不能以字母开头，字母开头需要补0，数字开头不需要
;1000|000 - 0080

;取值
mov bx,ax ;将ax中的值取出赋值给bx 相当于bx=ax

存放的数据大小根据使用的寄存器而定，比如ax是16位寄存器，最大只能存放16位数据，也就是4位十六进制数据

十六进制数据不能以字母开头，前面需要加上0，否则编译报错

3、函数声明

结构如下：

1
2
3


函数名:
	函数体
	ret   ;结尾标记 跳到调用函数的下一条指令

示例：

1
2
3
4
5
6


print:   ;函数名
		mov dx,offset str
		mov ah, 9ch
		int 21h

		ret ;函数结尾标记

4、函数调用

x86架构中使用关键指令call

x86架构汇编示例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


        call print ;调用print函数

        ;退出程序
        mov ah, 4ch
        int 21h
print: ;函数名
        mov dx,offset str ;获取别名对应数据的偏移地址
        mov ah, 9ch ;9h表示调用显存 从dx总读取偏移地址对应的数据
        int 21h
        ret

运行—查看—内存

process

5、字符串的定义

起因：如果直接将字符串赋值给同样寄存器，会出现以下两个问题：
- 字符顺序是反着的
- 最多只能存放两个字符
- 无法获取到数据地址，不能对字符串进行修改
为了解决这个问题，需要使用另一种方式，定义字符串
- 首先需要先在内存中申请一块空间，可以使用伪指令db和dw
  1 2

  db-->define byte 定义字节 dw-->define word 定义字 = 2字节
- 示例
  1 2

  db 'hello' ;占用五个字节的内存空间 dw 'hello' ;占用六个字节的内存空间
如果定义数字，使用dw每个数字占用两个字节的空间，字符串比较特殊，并不是每个字符占用两个字节，而是==总长度必须是2的倍数==

6、字符串的获取

获取字符串的数据，首先要获取到数据所对应的内存地址
那怎么获取已经定义好的地址呢？

第一步尝试：给数据添加别名

1
2
3
4
5
6


str db 'hello'

start:
mov bx,str ;别名中存放的是偏移地址

end start

别名中存放的是偏移地址，但光有偏移地址还不行，还需要段地址

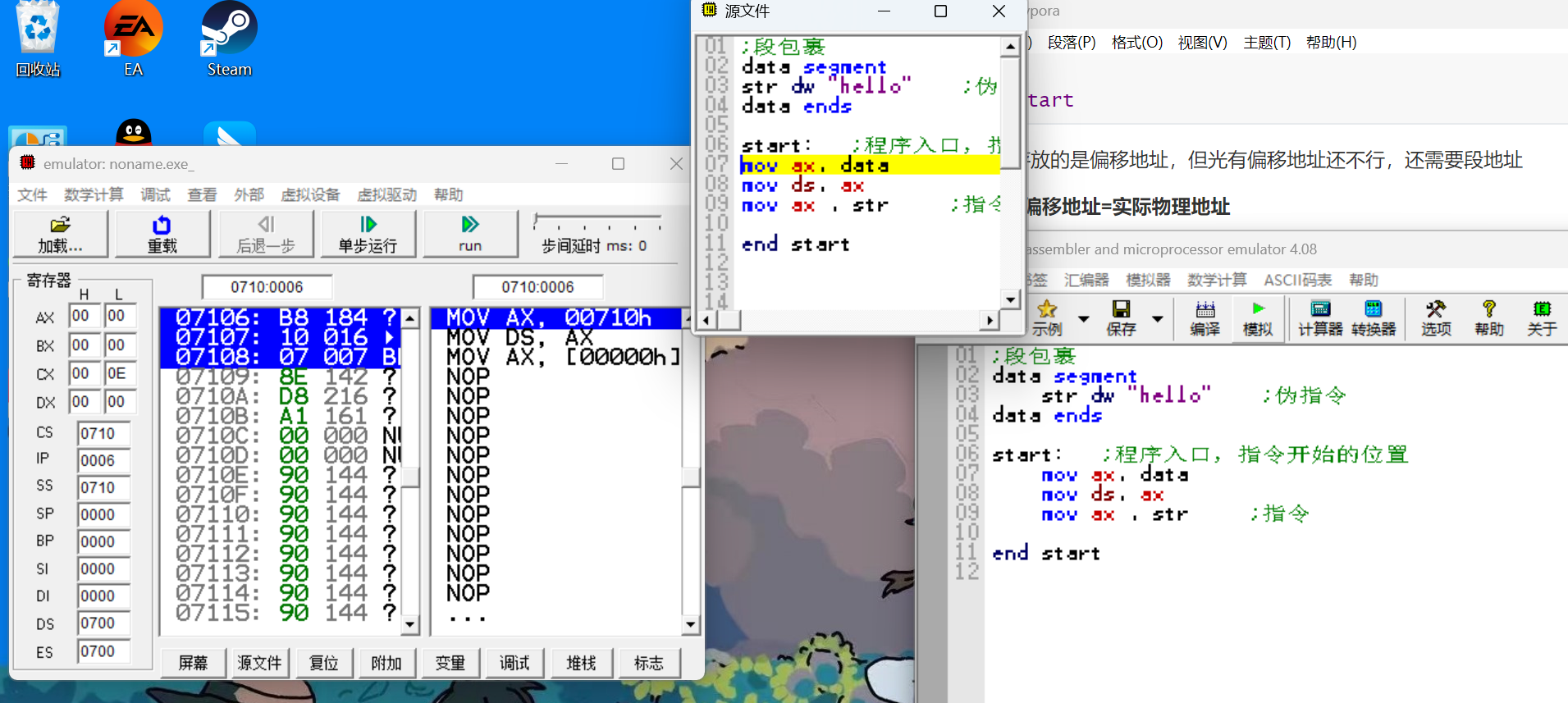

name

[00000h]是偏移地址 // 0710:0000

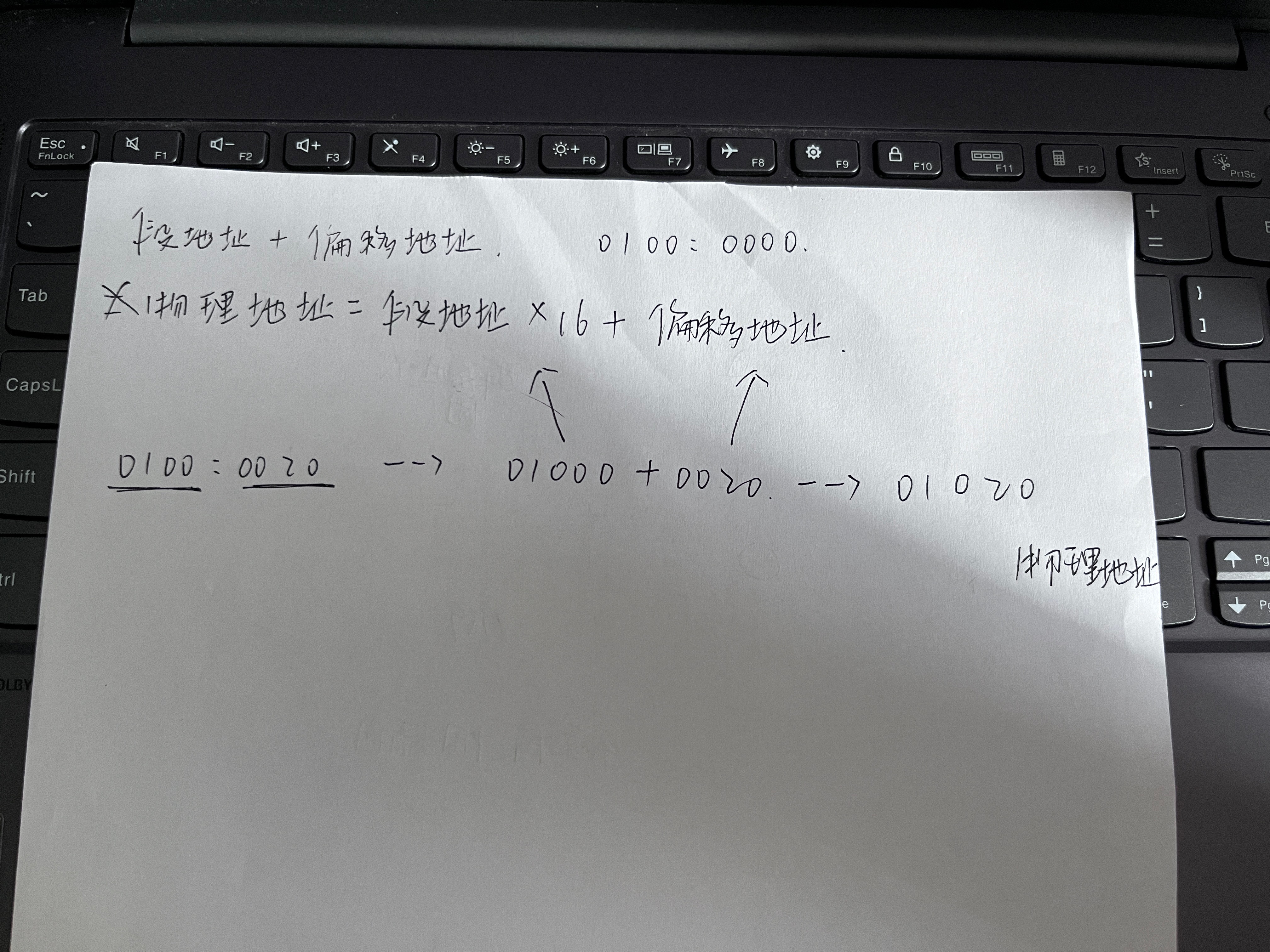

段地址+偏移地址=实际物理地址

别名默认从ds寄存器中读取段地址，但是我们并没有给ds寄存器赋过值，这就导致我们无法获取正确的数据，因为我们不知道正确的段地址是多少？

那字符串段地址从哪里获取呢？

方法一：直接从内存中找（仅限于调试，实际开发肯定不行）

方法二：使用段进行包裹，段能给我们提供一个段地址（正解）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


;段包裹
data segment
    str db 'hello'    ;伪指令
data ends
;使用段进行包裹，可以借助段名称获取段地址

start:   ;程序入口，指令开始的位置
    mov ax, data     ;段寄存器必须借助通用寄存器才能赋值
    mov ds, ax
    mov ax , str     ;指令
    ; (str)ax存放偏移地址, ds存放段地址

end start

7、对内存中的数据进行读写

从内存中一次读取数据的多少，取决于寄存器的容器大小

1
2
3
4
5
6
7
8
9


data segment
	str dw 'hello'  ;如果定义多个数据，使用逗号进行分隔
data ends

	start:
		mov ax,data
		mov ds,ax
		mov ax, str  ;从内存中读取数据，是根据寄存器大小读取，16位寄存器则一次性读取16位数据，8位al则一次性读取八位数据
	end start

思考：为什么以下写法报错？

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


;报错1
data segment
	str db 'hello'  ;改成dw则不报错
data ends
start:
	mov ax,data
	mov ds,ax
	mov ax,str
	;ax 16bit str==>ds:str 偏移地址所指向的数据 db:8bit dw:16bit
	;db每次偏移一个字节(8位)，dw每次偏移两个字节(16位)
end start

;报错2
data segment
	str dw 'hello'
data ends

start:
	mov ax,data
	mov ds,ax;
	mov al,str
	;改成mov ax,str或者mov ax,b.str 则不报错（b.str意味从两个字符中选择一个字符进行赋值，'.'表示进行分隔）
end start

;报错3
mov ax,b1 ;宽度不匹配 以上两个也是同样的问题

内存数据的读写是从低往高进行读写

上面使用db或者dw定义数据的方式，定义数据的同时就已经定义好了数据所在的物理地址，如果我们想要从指定的内存地址中写入或者读取数据的话，需要借助段寄存器来实现，在8086中给我们提供了DS SS CS ES四个寄存器，理论上你使用哪一个都行，但由于系统默认读取DS寄存器中的数据当做段地址，所以我们一般使用DS进行数据的段地址管理

从内存中读取数据

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


;假设我们需要从0710:0000这个物理地址中取数据，然后放到寄存器中

;错误写法1
start:
	mov ax,0710:0000H  ;没有这种语法
end start

;错误写法2
start:
	mov ds,0710H  ;段寄存器不能直接赋值，必须借助通用寄存器
	mov ax,ds:[0]
end start

;正确写法
start:
	mov ax,0710H
	mov ds,ax
	mov ax,ds:[0] ;实际物理地址 段地址+偏移地址 ==> ds:[xx] 表示从该地址取数据
end start

往内存中写入数据

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47


;假设我们需要将数据写入0710:0000这个物理地址中

;错误写法1
start:
	mov ax,3333H
	mov 0710:0000,ax  ;没有这种语法
end start

;错误写法2
data segment
	str dw 'he'
data ends

start:
	mov ax,data
	mov ds,ax
	mov ds:[0],ds:str  ;必须借助通用寄存器进行赋值
end start

;正确写法1:
data segment
	str dw 'he'
data ends

start:
	mov ax,data
	mov ds,ax
	mov ax,ds:str ;str ==> [xx] ds:[xx]
	mov ds:[0],ax
end start

;正确写法2
start:
	mov ax,0710H
	mov ds,ax ;指定需要写入数据的段地址

	mov ax,3333H
	mov ds:[0],ax
end start

;正确写法3
start:
	mov ax,0710H
	mov ds,ax

	mov ds:[0],3333H  ;可以直接将数据写入 最多写入十六位的数据
end start

8、字符串修改和替换

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


;需求1：将内存中的he修改为wo

data segment
	str dw 'he'
	newstr dw 'wo'
data ends

start:
	mov ax,data
	mov ds,ax

	mov ax,ds:str
	mov ds:newstr,ax
end start

;需求2：将内存中的hello修改为wowowo

data segment
	str dw 'hello '
	newstr dw 'wowowo'
data ends

start:
	mov ax,data
	mov ds,ax

	mov ax,ds:str
	mov ds:newstr,ax

	mov ax,ds:str+2
	mov ds:newstr+2,ax

	mov ax,ds:str+4
	mov ds:newstr+4,ax

end start

分段写法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


data segment
	str dw 'hello '
data ends

newData segment
	newstr dw 'wowowo'
newData ends

code segment   ;如果有多个段包裹，需要对代码段也进行段包裹
start:
	mov ax,data
	mov ds,ax
	mov ax,newData
	mov es,ax

	mov ax,ds:str
	mov es:newstr,ax

code ends

end start

9、Loop循环指令

在同一个段包裹中，偏移地址从0开始，依次递增

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


;将内存中的wowowo修改为hello

data segment
	dw 'hello'
	dw 'wowowo'
data ends

start:
	mov ax,data
	mov ds,ax

	mov ax,ds:[0]
	mov ds:[6],ax

	mov ax,ds:[2]
	mov ds:[8],ax

	mov ax,ds:[4]
	mov ds:[10],ax

end start

类似于高级语言中的while循环，系统默认从cx寄存器中读取数据作为循环的条件，当cx中的值cx-1大于零时循环执行一次代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42


;需求：将内存中的wowowo修改为hello

data segment
	str dw 'hello'
	newstr dw 'wowowo'
data ends

start:
	mov ax,data
	mov ds,ax

	mov bx,0   ;一般偏移地址使用bx储存
	mov cx,3
replace:
	mov ax,ds:[bx]
	mov ds:[bx+6],ax
	add bx,2
	loop replace

end start

data segment
	dw 'aaa'
	str dw 'hello'
	newstr dw 'wowowo'
data ends

start:
	mov ax,data
	mov ds,ax

	mov bx,offset str
	;有offset str表示偏移地址
	;没有offset str表示偏移地址所指向的数据[](取内容)
	mov cx,3
replace:
	mov ax,ds:[bx]
	mov ds:[bx+6],ax
	add bx,2
	loop replace

end start

加减运算指令add和sub

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


add ax,2  ;ax = ax + 2
sub bx,2  ;bx = bx - 2


sub/add 通用寄存器，数值   ;add/sub ax,2
sub/add 通用寄存器，通用寄存器  ;add/sub ax,bx
sub/add 内存地址，通用寄存器    ;add/sub ds:[0],bx
sub/add 通用寄存器，内存地址    ;add/sub ax,ds:[0]


;错误写法
sub/add 内存地址，内存地址      ;add/sub ds:[0],ds:[3]  不允许这样写

10、中断

顾名思义，程序运行到一半时暂时断开，官方一点说就是，由于软件或者硬件信息，使得cpu暂停当前任务，转而执行另一段子程序

可以形象理解为游戏中暂时搁置主线任务临时去完成支线任务

中断的分类：

外中断（硬中断）：由外部设备（比如网卡、硬盘、键盘或者鼠标）引发的中断，比如当网卡收到数据包的时候，就会发出一个中断
内中断（软中断）：由执行的中断指令产生的，可以通过程序控制触发

我们接下来要学习的时内中断只是，如果我们想要通过代码发出一个中断，那么需要使用中断指令int

1

int 21h  ;执行中断码为21H的中断指令

cpu接收到中断信号后，暂停当前正在执行的指令，临时去执行中断码对应的内容

中断码不止一个。每个码都代表着不同的含义，部分中断码列表如下：

中断	功能	入口参数	出口参数
INT16	键盘输入	AH=0H读键盘 AH=10读扩展键盘	AH=键盘扫描码 AL=字符ascii码
INT20	程序正常退出	CS=PSP段地址
INT21	系统功能调用	AH=功能号
INT22	程序结束处理
INT23	Ctrl-Break处理		AL=0(忽略)
INT24	严重错误处理	AL=驱动器号	AL=1(重试)AL=2(通过INT 23H终止)Cy=1出错
INT25	绝对磁盘读	CX=读入扇区数DX=起始逻辑扇区数DS:BX=缓冲区地址AL=驱动器号	Cy=0正确
INT26	绝对磁盘写	CX=写盘扇区数DX=起始逻辑扇区数DS:BX=缓冲区地址
INT27	驻留退出	CS=PSP段地址DX=程序末地址+1

11、字符串的输出

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


data segment

    str db 'hello world!$'   ; '$' 停止读取

data ends

code segment
    start:

    call print
    mov ax,2233H

    mov ah,4cH      ;程序结束，并且带有返回码
    int 21H         ;调用系统功能

    print:          ;定义一个函数
    mov ax,data
    mov ds,ax

    mov dx,offset str


     mov ah , 9H
     int 21H

     ret


code ends
end start
